Minimalschmiersystem für Werkzeugmaschinen
Das Minimalschmiersystem Typ W ist mit einer Loc-Line-Düse mit Magnetfuß ausgestattet, welche für den Einsatz an praktisch allen Werkzeugmaschinen außer für Metallsägen geeignet ist (für Sägen halten wir spezielle Düsen vor, siehe auch Minimalschmiersystem Typ S). Die Düse leitet das Schmiermittel gezielt auf das Werkzeug. Bei korrekter Dosierung ist so eine optimale Benetzung des Werkzeuges und des zu bearbeitenden Werkstücks gegeben.
Wir können das System Typ W in den verschiedenen Varianten konfigurieren, es sind z.B. folgende Ergänzungen möglich:
- Niveaukontrolle
- Tank 2.2 Liter
- Tank 3.6 Liter
- Integration weiterer Pumpen
Die in den Tank integrierbare Niveaukontrolle schaltet bei Erreichen eines niedrigen Flüssigkeitsstands ein Steuerrelais, über welches z.B. eine Alarmleuchte angesteuert werden kann. Der Standardtankinhalt von 1.2 Litern reicht für den Betrieb mit einer Pumpe in der Regel aus. Kommen im Minimalschmiersystem mehrere Pumpen zum Einsatz, so kann der Tankinhalt auf 2.2 oder 3.6 Liter vergrößert werden, was die Nachfüllintervalle verkürzt.
Soll an einer Werkzeugmaschine mehr als eine Stelle mit Schmiermittel versorgt werden, so können bis zu 6 Pumpen in das Minimalschmiersystem integriert werden. Ein Aufteilen der Leitung hinter der Pumpe ist prinzipbedingt nicht möglich und würde die Sicherstellung einer ausreichenden Schmierung gefährden.
Wenn Sie unsicher bzgl. der Planung für die Bestückung Ihrer Werkzeugmaschine mit einer Minimalschmieranlage sind, dann scheuen Sie sich nicht, mit uns Kontakt aufzunehmen. Wir haben über 30 Jahre Erfahrung auf dem Gebiet der Kühl-Schmiertechnik und haben Hunderte von Anlagen und Produktionslinien im Bereich der Metallbearbeitung bestückt.
Technische Daten (Typ W)
- Fördermenge: 0 – 41 mm³ / Pumpenhub
- Anzahl Pumpen/ System: 1-6
- Betriebsspannungen: 24 VDC, 24 VAC, 115 VAC, 230 VAC
- Förder-Frequenz: 3/ Sek. – 1/ Min.
- Tankinhalt: 1.2, 2.2 oder 3.6 Liter
- Schmiermittel: Öl, max. 800 cSt 40 °C
- Druckluft: 4,5 – 7 Bar
- Druckluft-Verbrauch (bei 6 Bar): 60 – 100 l/Min.
Lieferumfang des Minimalschmiersystems Typ W

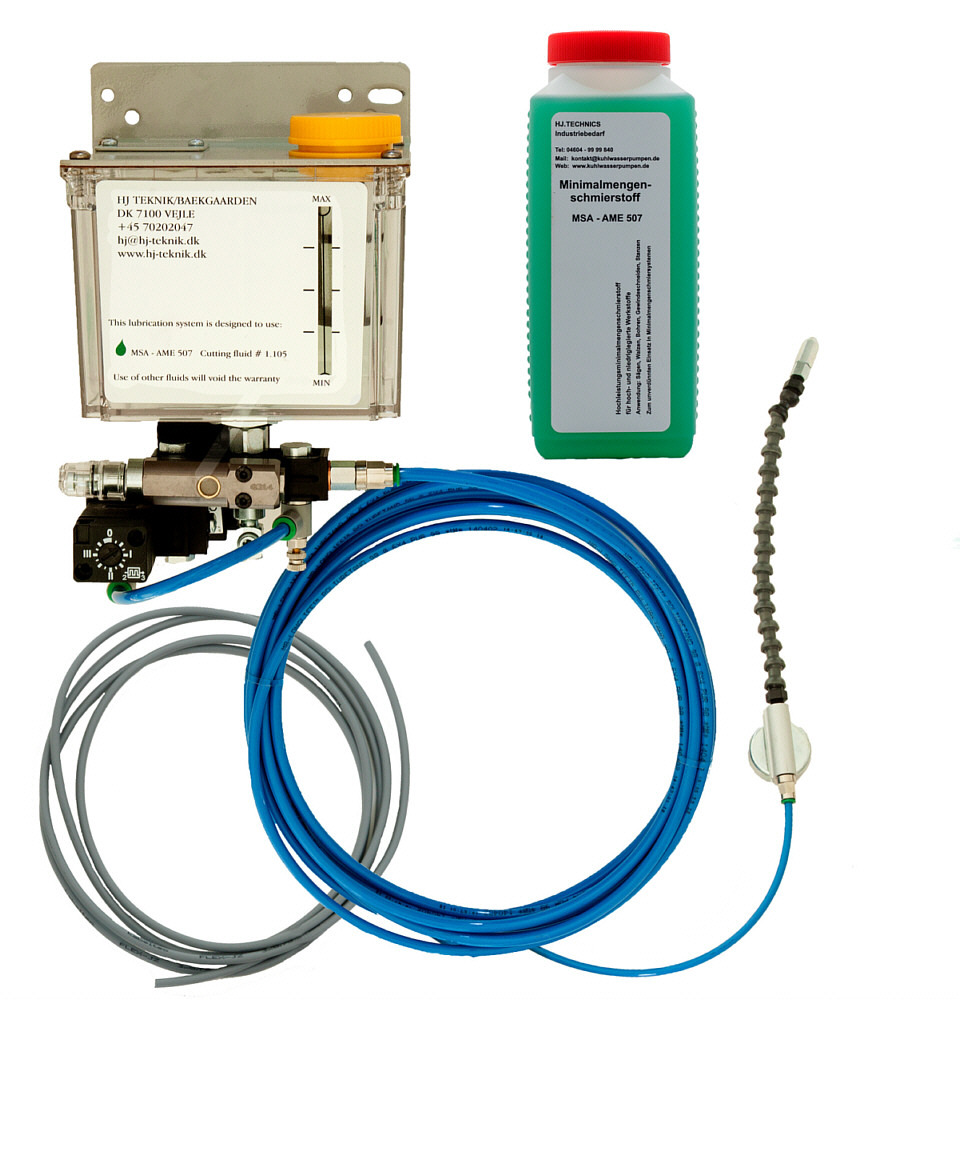

Die Schmiersysteme werden komplett mit sämtlichen Zubehör und deutscher Montageanleitung (Step-By-Step-Bebilderung) inklusive einem Liter des hochwertigen Schneidöles MSA-AME 507, wie auf dem nebenstehenden Foto zu sehen, geliefert und sind sofort einsatzbereit.
- Minimalmengenschmieranlage
- 3,5 m Schlauchpaket
- 2 m el. Anschlussleitung
- Düse (Loc-Line-Düse)
- 1 Liter Schneidöl MSA-AME 507
- Schrauben
- bebilderte Step-By-Step-Anleitung
Die Montage ist denkbar einfach und nimmt in der Regel nicht mehr als 2-3 Std. in Anspruch. Sollte es dennoch Fragen geben oder Sie wünschen die Montage durch einen unserer Monteure, so erreichen Sie unsere deutsche Hotline werktags von 07.00 – 18.00 Uhr unter 04604 – 99 99 840 zum Ortstarif.
Lesen Sie hier über die Vorteile der Minimalschmiertechnik
Montageanleitung für Minimalmengenschmiersysteme
Preise und Bestellmöglichkeit für Minimalmengenschmieranlagen [ Weiterleitung auf www.kuhlwasserpumpen.de ]
WICHTIG: Geben Sie bei der Bestellung bitte an, ob das Minimalmengenschmiersystem für den Betrieb an 24 VDC, 24 VAC oder 220 VAC ausgelegt sein soll und welchen Düsentyp Sie benötigen (Typ S = Bandsäge oder Typ W = andere Maschine).
